Chips

INOVIM kan u ondersteunen in het leveren van allerhande chips: 134,2 kHz RO, 134,2 kHz HDX, 134,2 kHz FDX, 125 kHz FDX, 125 kHz HDX, … Zo zijn wij één van de slechts 31 Europese bedrijven die een EN 14803 erkende bedrijfscode hebben.

Om de wildgroei aan chips, frequenties, wijze van uitlezen en codering te standaardiseren, zijn er de laatste jaren een aantal internationale standaards en normen ontwikkeld. De chip die in de afvallogistiek gebruikt wordt, is een transponder. Het is een samentrekking van:

1. transmitter (zender) en

2. responder (ontvanger)

Transponder is een verzamelbegrip voor alle informatiedragers met een antenne en een geheugen die contactloos beschreven of gelezen kunnen worden. In de transponder bevindt zich micro-elektronica, de zend- en ontvangantenne, energieopslag en dataopslag.

In de afvallogistiek gebruiken we passieve transponders. Die hebben geen eigen energiebron (bijv. in de vorm van een batterij). De chip ontvangt zijn energie via elektromagnetische stralen afkomstig van een leesunit.

Bouwvormen

Chips zijn verkrijgbaar in velerlei bouwvormen. Voor de afvalsector zijn de meest voorkomende bouwvormen:

• in de chipnest: de chip wordt in een speciale behuizing (de zogenaamde chipnestbehuizing) onder de kam gemonteerd.

• via de chipclip: de chip wordt in een speciale behuizing aan de voorzijde van de container geschoven (wordt vooral gebruikt in Kliko containers of containers waar geen chipnest in de container is à in dit geval wordt aan de voorzijde de sleuf gefreesd)

• De stiftvorm vindt zijn toepassing bij containers die geen chipnest hebben. Aan de bovenzijde van de kam van de container wordt een gaatje geboord, waar de stift wordt ingedrukt.

Types

Voor de afvalsector zijn er drie types van chips.

1. Read-Only (RO) chips zijn chips die beschikken over een uniek identificatienummer. Dit nummer is via laser geprogrammeerd in de chip door de fabrikant. De chip is ‘gesloten’. Het is dus niet mogelijk om informatie terug te schrijven op de chip of om informatie te verwijderen van de chip.

2. One Time Programmable (OTP) chips bevatten meestal een gedeelte waar de fabrikant een uniek identificatienummer heeft geprogrammeerd. Dit wordt meestal het ‘statische’ gedeelte genoemd. Net zoals bij de Read-Only chip kan dit nummer niet gewijzigd worden of verwijderd worden.

   Naast dit statische gedeelte is er een ander gedeelte waar specifieke informatie gecodeerd kan worden zoals een afvalcode, volumecode en een eigen gedefinieerd chipnummer met area code (of citycode). Al deze informatie wordt geschreven in het ‘semistatische’ gedeelte van de chip. Deze informatie kan niet gewijzigd worden (= afgesloten), vandaar de naam: One Time Programmable.

3. Read Write (RW) chip heeft naast het unieke identificatienummer en het semistatische gedeelte een stuk ruimte waarin de leverancier informatie kan programmeren naar wens. Deze read/write chip laat toe om lediginginformatie terug te schrijven in de chip zelf. Dit is meestal de datum van de lediging en het gewicht. Deze informatie wordt weggeschreven in het dynamische gedeelte van de chip.

De citycode kan gebruikt worden voor een positieve controle van de chips. Dit houdt in dat het identificatiesysteem zodanig is ingesteld dat alleen chips van één bepaald citycodegebied ingezameld kunnen en mogen worden. Containers met een chip met een andere citycode worden niet geledigd. Om deze feature te gebruiken moet het identificatiesysteem hier wel geschikt voor zijn!

Eenzelfde positieve controle is mogelijk op de fractiecode. Indien het identificatiesysteem hier geschikt voor is, kan het systeem zo worden ingesteld dat bijvoorbeeld alleen GFT-containers ingezameld kunnen en mogen worden. Containers met een chip die hier niet aan voldoen worden niet geledigd.

Standaards en normeringen

De ISO 11784 en 11785 standaarden beschrijven de identificatie via radio frequentie (RFID). Het is noodzakelijk dat de informatie (datastream) die door de transponder wordt verstrekt, geïnterpreteerd kan worden door de ontvanger. Gewoonlijk bevat deze datastream databits die de identificatiecode en het aantal bits dat gestuurd wordt, bevatten.

• ISO 11784 specificeert de structuur van deze identificatiecode.

• ISO 11785 beschrijft de wijze van activering van de chip (FDX of HDX) en hoe de informatie wordt verzonden naar de ontvanger.

De EN 14803 is een norm die specifiek is opgesteld door de afvalsector; het is een uitbreiding van de ISO 11784. Ze beschrijft de algemene benodigdheden en de verificatiemethoden voor de identificatie van afvalcontainers.  De EN 14803 beschrijft o.a. welke frequentiegebieden ingezet mogen worden:

1. laagfrequent:                     chips met frequenties 125 KHz en 134,2 KHz

2. hoogfrequent:                    chips met de frequentie 13,56 MHz

3. ultra hoogfrequent:           chips met de frequentie 868 MHz en hoger

STOSAG

In Nederland dienen de chips voor de afvalsector te voldoen aan de STOSAG (Stichting Open Standaarden Afval en Grondstoffen) standaard. Uiteraard leveren wij chips aan die voldoen aan deze standaard,

In bovenstaande figuur is de datastructuur conform ISO 11784 weergegeven. Deze beschrijving kan beschouwd worden als de standaard voor de afvalbranche; de chip (64 bits) is leesbaar voor alle identificatiesystemen van de belangrijkste leveranciers. In onderstaande tabel is verduidelijkt hoe de chip wordt ingezet in de afvalsector.

De wijze van programmering en de structuur van de identificatiecode is hiermee dus vastgelegd voor de diverse soorten chips. Bij de OTP en RW chips is er echter de mogelijkheid om informatie in de chip te programmeren. De wijze waarop dit moet gebeuren en de structuur hiervan is niet vastgelegd. Leveranciers kunnen hier informatie opslaan zoals zij dat wensen. Voor de afnemer kan het gebeuren dat een volgende leverancier wel de identificatiecode kan lezen, maar niet het specifiek geprogrammeerde gedeelte. Daarmee geven wij de voorkeur aan de Read-Only variant, zodat men volledig onafhankelijk is van welke leveranciers dan ook.

Toegangscontrolesysteem

Wij leveren een toegangscontrolesysteem dat is ontstaan uit het combineren van

• jarenlange ervaring op het gebied van toegangscontrolesystemen voor ondergrondse containers

• ontwikkeling en productie van elektronica

• markteisen en -wensen

Onze aangeboden elektronica heeft zeer weinig losse onderdelen waardoor we  inbouw en maintenance sterk vereenvoudigen. Het strakke design van de unit, de vele functionaliteiten en het eenvoudig slot maken deze toegangscontrole tot een hoogstaand stukje techniek.

Een compleet systeem bestaat uit:

• toegangscontrolesysteem in behuizing en kabelboom (met “automotive connectors”)

  • Kan uitgevoerd worden met verschillende typen readers bijv. MiFare, EM, 134,2 kHz FDX

• sensor

• battery pack

  • Is lithium batterij (levensduur van +/- 2 jaar), er is geen externe stroomvoorziening nodig

• servoslot

  • Alleen badges die in de lijst staan van toegestane badges (of whitelist) kunnen de inwerpklep openen. Andere badges worden wel geregistreerd maar de klep wordt niet ontgrendeld.

Functionaliteiten:

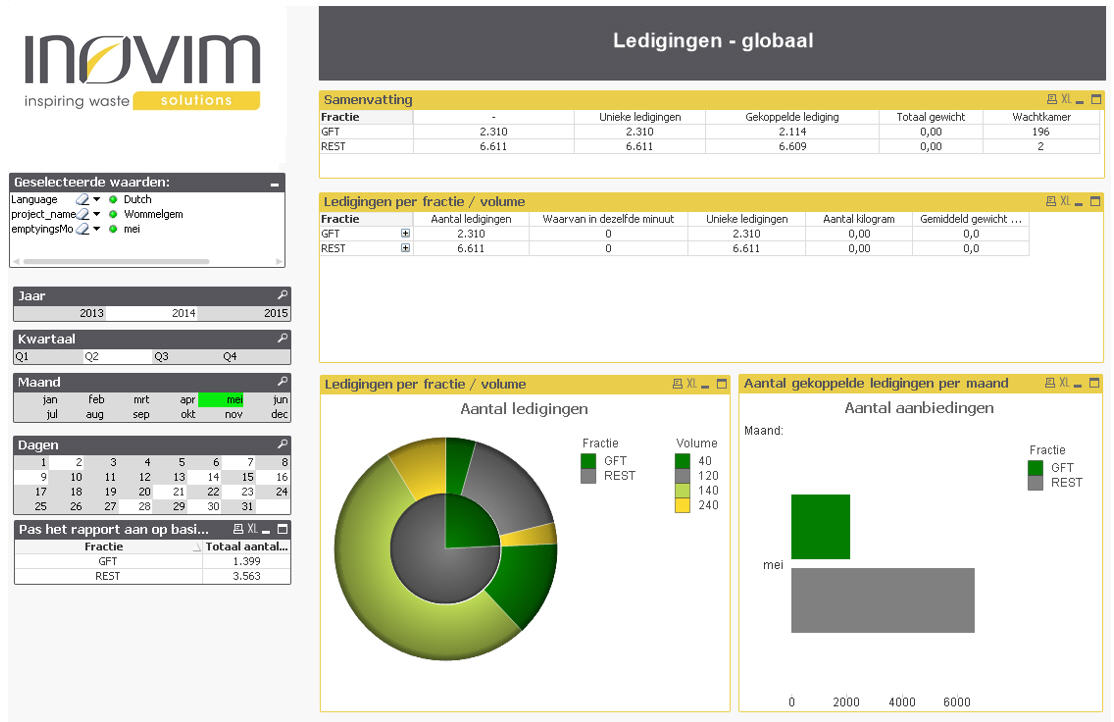

INOVIM levert een systeem waarbij de toegangssoftware afgestemd is op de besturingselektronica zoals die op de containers wordt gebruikt.

De volgende functionaliteiten kunnen via de software op kantoor ingesteld worden, waarna de besturingselektronica deze functionaliteiten ook hanteert :

• 4 mogelijke inbeltijden : onze elektronica kan 4 tijdstippen aan. Dus ook overdag kunnen gegevens worden opgehaald, dus naar de elektronica verzonden worden.

• dagelijkse sluiting van de systemen. Er kan een dagelijkse sluitingstijd worden ingesteld. Zokunnen systemen afgesloten worden tussen bijvoorbeeld 23.00 en 6.00 uur (beperking van geluidoverlast)

• eenmalige sluiting van meerdere dagen, bijvoorbeeld van 31 december 18.00 tot en met 1 januari 13.00 uur. Dit om de inworp van vuurwerk in de systemen te vermijden.

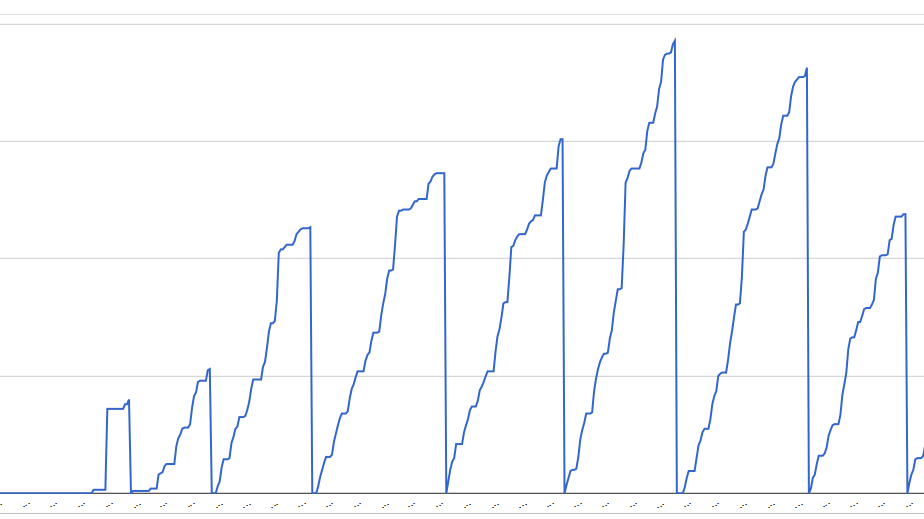

• instelling “bijna vol melding” en aanduiding of dit direct gecommuniceerd dient te worden.

• de” bijna vol melding” is gebaseerd op het aantal inworpen en kan per container individueel worden ingesteld.

• instelling “vol melding” en aanduiding of dit direct gecommuniceerd dient te worden.

• de “vol melding” is gebaseerd op het aantal inworpen en kan per container individueel worden ingesteld.

• mogelijkheid om alle badges toegang te geven.

• werking met individuele whitelist (lijst van toegelaten passen) per container.

• instelling tijdsduur tussen aanbieden badge/slot ontgrendelen en daadwerkelijk openen klep

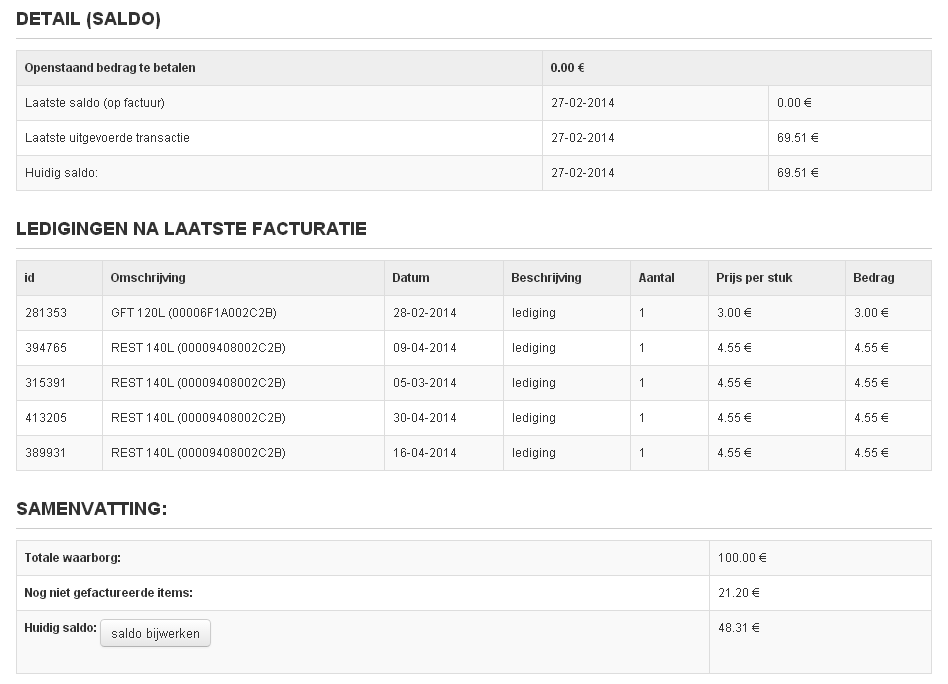

• chipkaarten kunnen ook een saldo mee krijgen.

• als het saldo is opgebruikt, kan de klep niet meer geopend worden.

• mogelijkheid van een tijdelijk gebruik van een chipkaart : in het geheugen van de toegangscontrole kan opgeslagen worden of een pas slechts een beperkte gebruiksduur heeft. Dit houdt in dat het systeem een chipkaart slechts toegang geeft gedurende een bepaalde periode (bijvoorbeeld van 10 april tot en met 15 april : alleen gedurende die periode heeft de pas toegang, daarvoor en daarna niet meer). Uiteraard kan ook weer een andere periode ingesteld worden voor deze chipkaart.

Bijzonderheid / vervanging van andere toegangscontrolesystemen : Het INOVIM toegangscontrolesysteem kan  ook bestaande systemen vervangen. Zo kunnen eenvoudig bestaande toegangscontrolesystemen van Bwaste, Micodata, WSS en Sulo vervangen worden.

Technische specificaties :

Toebehoren

U kan bij INOVIM ook terecht voor de aankoop van

• labelprinters

• blanco labels, al dan niet voorbedrukt (in kleur of zwart)

• inktlinten

• scheidingsregelstickers

• fractiestickers

• PDA’s

• …

Aarzel niet om ons te contacteren indien u hierover meer informatie wenst.

Extra info MACi/BACi

Om te zorgen dat er geen water via het dak van de MAC-i / BAC-i naar binnen (in het containercompartiment) kan komen, is de dakconstructie volledig gelast. Het dak van de container is gemaakt van 2 mm dik staal (thermisch verzinkt).

Het chassis is volledig thermisch verzinkt volgens EN ISO 1461en bestaat uit:

• bodemframe

• bodemkleppen

• traverse

• dak

De zijwanden zijn gemaakt van 1,5 mm dik staal dat continu thermisch verzinkt is (sendzimir genoemd). Het bodemframe en de bodemkleppen bestaan uit een gelaste constructie van 3 mm dik staal. De traverse die de kleppen bedient, is een gelaste constructie, gemaakt van 4 mm dik staal.

De inwerpklep heeft een inhoud van 30 liter en de inwerpopening heeft de afmetingen 366 x 250 mm. Doordat de inwerpklep naar binnen valt, kan er geen water het containercompartiment insijpelen. Door de speciale slotconstructie met meerdere vergrendelmomenten kan het afval pas doorvallen als de klep niet meer geopend kan worden.

De bodemkleppen zijn zodanig geconstrueerd dat percolaat uit het afval of andere vloeistoffen in de bodemkleppen opgevangen worden.

De gehele container is zeer goed bestand tegen weersinvloeden.

Een belangrijk extra voordeel is dat zowel de klepconstructie als het identificatiesysteem van deMAC-i volledig uitwisselbaar is met deze van de BAC-i. Dit komt het onderhoud zeer ten goede.

Kleuren :

De MAC-i en BAC-i kunnen in alle mogelijke RAL-kleuren geleverd worden.

Voor het lakken wordt een twee-componenten lakproces gebruikt. De tweecomponentenlak heeft een hoge hechting en is ook zeer goed bestand tegen het vervormen van metaal.

Nadat de laklaag is aangebracht, wordt ook nog eens een anti-graffiti coating aangebracht (optioneel). Deze zorgt ervoor dat graffiti niet of nauwelijks kan hechten en eenvoudig te verwijderen is.

Technische specificaties :

MAC-i 800 / 1100

BAC-i
