Puces

INOVIM peut vous aider en vous fournissant toutes sortes de puces: 134,2 kHz RO, 134,2 kHz HDX, 134,2 kHz FDX, 125 kHz FDX, 125 kHz HDX, …

Afin de normaliser la multiplication des puces, fréquences, modes de lecture et codages, des règlementations et des normes internationales ont été créées au cours de ces dernières années. Pour éclaircir tout cela, voici une brève description des transpondeurs, etc.

La puce utilisée dans la logistique des déchets est, en fait, un transpondeur. Le terme transpondeur recouvre :

• un transmitter (émetteur) et

• un responder (récepteur)

Le terme transpondeur est une notion qui englobe tous les supports d’informations dotés d’une antenne et d’une mémoire qui peuvent être décrits ou lus sans contact.

Le transpondeur contient de la microélectronique, l’antenne d’émission-réception, le stockage d’énergie et de données.

Les puces qui sont utilisées dans la logistique des déchets sont ce que l’on appelle les transpondeurs passifs. Ceci signifie que le transpondeur possède sa propre source d’énergie (p.ex. sous la forme d’une batterie). La puce reçoit son énergie au moyen de rayons électromagnétiques émis par une unité de lecture.



Configurations

Les puces sont disponibles selon plusieurs configurations. Pour le secteur des déchets, les configurations les plus fréquentes sont les suivantes :

• dans le logement pour puce : la puce est placée dans un boîtier spécial (ce que l’on appelle le boîtier du logement pour puce)

• via le chipclip: La puce est insérée dans un boîtier spécial à l’avant du conteneur (surtout utilisée dans les conteneurs Kliko ou les conteneurs dans lesquels il n’y a pas de logement pour puce-> dans ce cas l’entaille est faite à l’avant)

• La forme en tige trouve son application dans les conteneurs qui n’ont pas de logement pour puce. On fore un petit trou dans le côté supérieur du peigne du conteneur, dans lequel la tige est introduite.

•

Types

Il existe trois types de puces pour le secteur des déchets.

• Les puces pour la lecture seule (RO) sont des puces qui disposent d’un numéro d’identification unique. Ce numéro est programmé par laser dans la puce par le fabricant. La puce est « fermée », ce qui signifie qu’il n’est pas possible d’écrire une information sur la puce ou d’en effacer une de la puce.

• Les puces programmables une seule fois (OTP) contiennent généralement une partie dans laquelle le fabricant a programmé un numéro d’identification unique. Celle-ci est généralement appelée la partie « statique ». A l’instar de la puce pour la lecture seule, ce numéro ne peut être ni modifié ni effacé.

  Outre cette partie statique, il existe une autre partie dans laquelle des informations spécifiques peuvent être codées comme un code pour les déchets, un code pour le volume et un numéro de puce défini individuellement avec le code de la zone (ou le code de la ville). Toutes ces informations sont inscrites dans la partie « semi-statique » de la puce. Ces informations ne peuvent pas être modifiées (=fermées), d’où le nom : programmable une seule fois (One Time Programmable).

• Les puces réinscriptibles (RW) possèdent, outre le numéro d’identification unique et la partie semi-statique, un espace dans lequel le fournisseur peut programmer des informations au choix. Cette puce réinscriptible permet d’introduire les informations de vidanges dans la puce même. Il s’agit généralement de la date de la vidange et du poids. Ces informations sont retranscrites dans la partie dynamique de la puce.

Le code de la ville peut être utilisé pour un contrôle positif de la puce. Ceci signifie que le système d’identification est configuré de manière à ce que seules les puces d’une région déterminée puissent être collectées. Les conteneurs dotés d’une puce avec un autre code de la ville ne sont pas vidés. Pour utiliser cette fonction, le système d’identification doit être ici bien destiné à cet usage !

Un même contrôle positif est possible sur le code du groupe. Si le système d’identification est destiné à cet usage, le système peut être configuré de manière à ce que, par exemple, seuls les conteneurs verts puissent être collectés. Les conteneurs dotés d’une puce qui ne répondent pas à cette exigence ne sont pas collectés.



Règles et normes

Comme décrit précédemment, plusieurs règlementations et normes internationales ont été créées.

Les normes ISO 11784 et 11785 décrivent l’identification par fréquence radio (RFID). Comme décrit précédemment, il est nécessaire que les informations (flux de données) qui sont fournies par le transpondeur puissent être interprétées par le récepteur. En général, ce flux de données contient ce que l’on appelle les bits de données qui contiennent le code d’identification et le nombre de bits qui sont envoyés.

• ISO 11784 spécifie la structure de ce code d’identification.

• ISO 11785 décrit le mode d’activation de la puce (FDX ou HDX) et la façon dont les informations sont envoyées au récepteur.

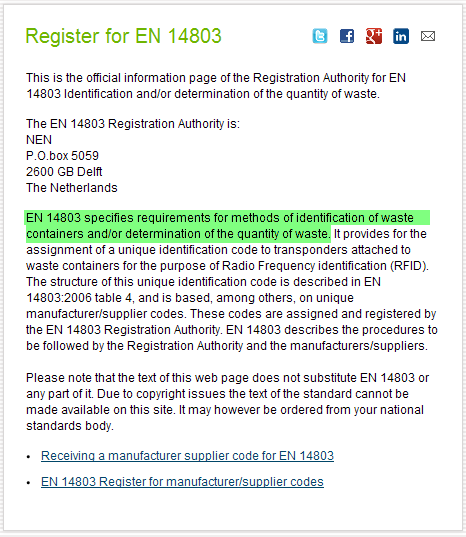

L’EN 14803 est une norme qui a été créée spécifiquement par le secteur des déchets ; il s’agit d’une extension de l’ISO 11784. Elle décrit les matériels et les méthodes de vérification nécessaires pour l’identification des conteneurs à déchets. L’EN 14803 spécifie notamment les bandes de fréquence qui peuvent être activées :

• Basse fréquence:            puces avec des fréquences comprises entre 125 KHz et 134,2 KHz

• Haute fréquence:            puces avec une fréquence de 13,56 MHz

• Ultra haute fréquence:     puces avec une fréquence égale ou supérieure à 868 MHz

STOSAG

Aux Pays-Bas, les puces pour le secteur des déchets doivent répondre à la norme du STOSAG (Comité de pilotage Normes ouvertes en matière de déchets et de ressources). Bien entendu, nous fournissons des puces qui répondent à cette norme.



Dans l’illustration ci-dessus, la structure des données est représentée conformément à l’ISO 11784. Cette description peut être considérée comme la norme pour le secteur des déchets; la puce est, par conséquent, lisible par tous les systèmes d'identification des fournisseurs majeurs. Il s'agit notamment de 64 bits pour le code d'identification. Le tableau ci-dessous explique la façon dont la puce est utilisée dans le secteur des déchets.

Position du bit	Description
Bit n° 1	Cette position est sur « 0 ». Cela indique qu’il s’agit d’une puce destinée au secteur industriel. Le « 1 » est réservé au secteur des animaux.
Bit n° 2	Ce bit doit être réglé conformément au type du transpondeur. Ceci signifie: 0= read only (lecture seule) et 1 = Multi page
Bit n° 03 – 32	Le 10ème bit est réglé sur 1, conformément à la norme. Les autres bits ont la valeur 0. Cette série est notamment destinée à un usage ultérieur.
Bit n° 33 – 42	Les fabricants ou le code du fournisseur. Ces codes sont délivrés et contrôlés par: la NEN, l’Autorité Enregistrement EN 14803 et l'Institut de métrologie des Pays-Bas
Bit n° 43 – 64	Numéro de série unique (numéro d’identification), programmé dans la puce par le fournisseur ou le fabricant. Celui-ci est responsable du caractère unique de ce numero

Le mode de programmation et la structure du code d’identification sont donc enregistrés pour les différents types de puces. Toutefois, pour les puces OTP et RW, il est possible de programmer des informations dans la puce. La façon dont cela doit se faire et la structure ne sont pas définies. Les fournisseurs peuvent enregistrer des informations comme ils le souhaitent. Il se peut que pour le client, le fournisseur suivant puisse lire le code d'identification mais pas la partie programmée spécifiquement. C'est pourquoi nous privilégions la version pour lecture seule, de manière à être totalement indépendant de tout fournisseur.

Système de contrôle d'acces

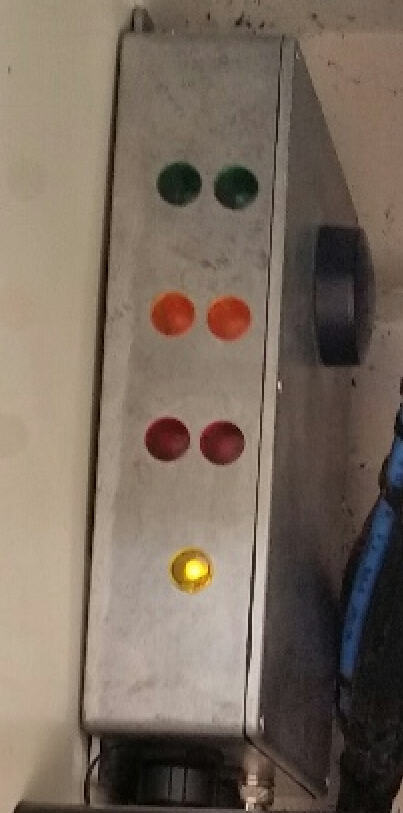

Nous proposons un système de contrôle d’accès qui combine

• Les années d’expérience dans le domaine des systèmes de contrôle d’accès pour les conteneurs enterrés

• Le développement et la production en matière d’électronique

• Les exigences et desiderata du marché

L’électronique que nous proposons comporte très peu de pièces détachées, ce qui facilite fortement la construction et l’entretien. Outre le design épuré de l’unité, les nombreuses fonctionnalités et le verrouillage aisé font de ce contrôle d’accès une technique de haut niveau.



Un système complet se compose :

• D’un système de contrôle d’accès protégé et d’un câblage (avec des « connecteurs automobiles »)

  • Peut être combiné avec différents types de lecteurs, p.ex MiFare, EM, 134,2 kHz FDX

• D’un capteur

• D’une batterie

  • Batterie au lithium (durée de vie de +/- 2 ans), aucune alimentation externe n’est nécessaire

• D’un verrouillage Servo

  • Seuls les badges repris dans la liste des badges autorisés (ou liste blanche) peuvent permettre l'ouverture. Les autres badges sont enregistrés mais ne permettent pas d'ouvrir le couvercle..



Fonctionnalités :

INOVIM fournit un système dont le logiciel d'accès est conçu pour l'électronique de commande comme celle utilisée pour les conteneurs.



Les fonctionnalités suivantes peuvent être installées au bureau via le logiciel, après quoi l'électronique de commande utilise également ces fonctionnalités :

• 4 périodes d’appel possibles: notre électronique permet 4 périodes. Ceci signifie que des données peuvent aussi être collectées pendant la journée et être envoyées vers l’électronique.

• fermeture quotidienne des systèmes. Une période de fermeture quotidienne peut être programmée. De cette manière, les systèmes peuvent être fermés entre, par exemple, 23h et 6h (limitation des nuisances sonores)

• fermeture unique pendant plusieurs jours, par exemple, du 31 décembre 18h au 1^er janvier 13h. Ceci afin d’éviter l’introduction de feux d’artifice dans les systèmes.

• réglage du message « presque plein » et texte indiquant si ce message doit être directement communiqué

  • le message « presque plein » se base sur le nombre de dépôts et peut être configuré sur chaque conteneur individuellement.

• réglage du message « plein » et texte indiquant si ce message doit être directement communiqué.

  • le message «  plein » se base sur le nombre de dépôt et peut être configuré sur chaque conteneur individuellement.

• possibilité d'autoriser l'accès à tous les badges

• travailler avec une liste blanche individuelle (liste des badges autorisés) par conteneur.

• réglage de la période entre la présentation du badge/le déverrouillage et l'ouverture du couvercle proprement dite

• les cartes à puce peuvent également être créditées d'un solde.

  • Si le solde est épuisé, le couvercle ne s’ouvre plus.

• possibilité d’une utilisation temporaire d’une carte à puce: peut être enregistrée dans la mémoire du contrôle d’accès ou période d’utilisation limitée pour un badge. Ceci signifie que le système donne accès à une carte à puce uniquement pendant une période limitée (par exemple, du 10 avril au 15 avril inclus : le badge permet l’accès uniquement pendant cette période, ni avant ni après). Une autre période peut évidemment être configurée pour cette carte à puce.



Spécificité / remplacement d’autres systèmes de contrôle d'accès:  le système de contrôle d’accès INOVIM  peut également remplacer des systèmes existants. De cette manière, les systèmes de contrôle d’accès existants de Bwaste, Micodata, WSS et Sulo peuvent facilement être remplacés.

Spécifications techniques:

Alimentation:                                9V à 18V,

Consommation d'énergié moyenne:120 mA

Températures fonctionnelles:         -20°C to +55°C

Classe IP:                                     IP 67

Interface du verrouillage:               PWM à 5V, période de  0,5 à 2mS, jusqu'à 350 mA

                                                   Solénoïde sur la tension d'entrée, jusqu'à 500 mA

Interface du capteur:                    Passif (Pas de "reed switch")

                                                  Actif (capteur PROX)

Entrées/Sorties:                           interface RS 232, paramètres configurables

                                                  2 entrées numériques, jusqu'à 60V

                                                  2 sorties numériques, input power out, positif

Ecran:                                         Ecran LCD, 160 * 80 pixels, graphique, 10 x 21 caractères

Bouton d'activation:                      button résistant au vandalisme, en inox

                                                   Capteur ou piezo en option

Communication GPRS:                   Programmable

Messages automatiques                 Plein

                                                   Presque plein

Modes de fonctionnement:             Toutes les puces sont autorisées

                                                   Uniquement les puces qui figurent dans la liste blanche

                                                   Puces autorisées uniquement pour x jours

                                                   Puces autorisées uniquement pour x fois

                                                   Puces autorisées x fois par jour

Bipeur:                                        Intervalle programmable pendant l'activation du verrouillage

OTAP :                                         Programmable via GPRS





Accessoires

Si vous le souhaitez,  vous pouvez vous adresser à INOVIM pour l'achat

• D’imprimantes pour étiquettes

• D’étiquettes blanches, préimprimées ou non (en couleur ou en noir)

• De rubans encreurs

• Autocollants de guide de tri

• Etiquette de fractions de déchets

• De PDA

• …

N'hésitez pas à nous contacter si vous souhaitez plus d’informations à ce sujet.

Extra info MACi/BACi

Pour faire en sorte que l’eau ne puisse pas entrer dans le BAC-i par le couvercle (dans le compartiment du conteneur), la structure du couvercle a été complètement soudée. Le couvercle du conteneur est réalisé en acier de 2 mm d'épaisseur (galvanisé à chaud).

Le châssis a été complètement galvanisé à chaud selon la norme EN ISO 1461et se compose :

• d’un cadre de fond

• de clapets de fond

• d’une traverse

• d’un couvercle



Les parois latérales sont constituées d’acier de 1,5 mm d’épaisseur qui est galvanisé à chaud en continu (galvanisation sendzimir). Le cadre de fond et les clapets de fond sont composés d’une structure soudée en acier de 3 mm d’épaisseur. La traverse qui actionne les clapets est une construction soudée en acier de 4 mm d’épaisseur.

Le clapet a une capacité de 30 litres et les dimensions de l’ouverture d’insertion sont de 366 x 250mm. Etant donné que le clapet retombe vers l’intérieur, l’eau ne peut pas s’infiltrer dans le compartiment du conteneur. Grâce à la structure spéciale du verrouillage à plusieurs couples de verrouillage, les déchets ne peuvent tomber que lorsque le clapet ne peut plus être ouvert.

Les clapets de fond sont construits de manière à ce que le lixiviat des déchets ou d’autres liquides soit réceptionné dans les clapets de fond.



L’ensemble du conteneur est très résistant aux intempéries.

Un avantage supplémentaire important réside dans le fait que la structure du clapet ainsi que le système d’identification du BAC-i sont interchangeables avec ceux du MAC-i. Ceci améliore fortement l’entretien.



Couleurs :

Tout comme le MAC-i, le BAC-i peut être fourni dans toutes les couleurs RAL possibles.

Une laque à deux composants est utilisée pour le laquage. La laque à deux composants a une adhérence élevée et est aussi très résistante à la déformation du métal.

Après l’application de la couche de laque, un revêtement anti-graffiti est également appliqué (en option). Celui-ci fait en sorte que les graffiti ne peuvent pratiquement pas adhérer et qu’ils sont faciles à enlever.



Spécifications techniques :

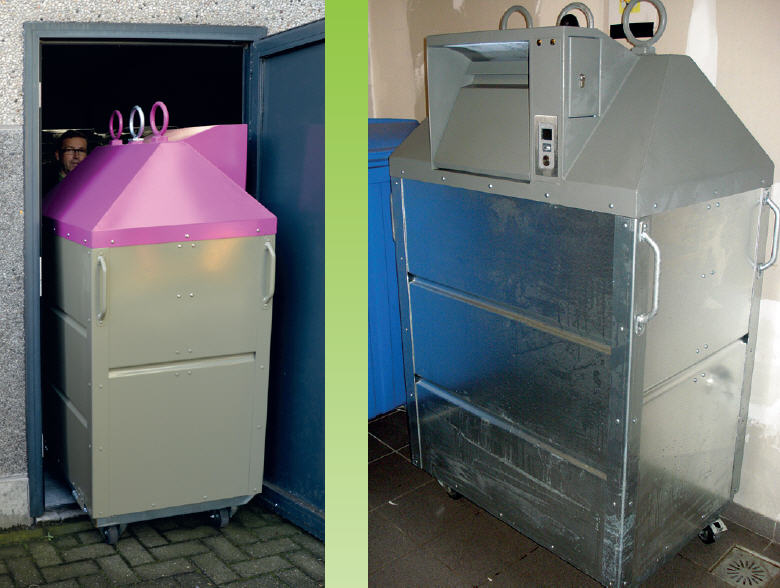

MAC-i 800 / 1100

Dimensions MAC-i:           70 x 110 x 180 cm (L x l x h) =  variante 800 litres

                                      90 x 110 x 180 cm (L x l x h) = variante 1.100 litres

Poids:                             150 kg / 160 kg

Volume :                         800 liter / 1.100 liter

Système de prise:            3 crochets, 2 crochets, 1 crochet, Kinshofer

Structure du clapet:         30 litre

Possibilités d'insertion:     iégalement disponible avec des ouvertures pour le verre et le papier

Système de contrôle d'accès: cliques ici pour plus d'informations

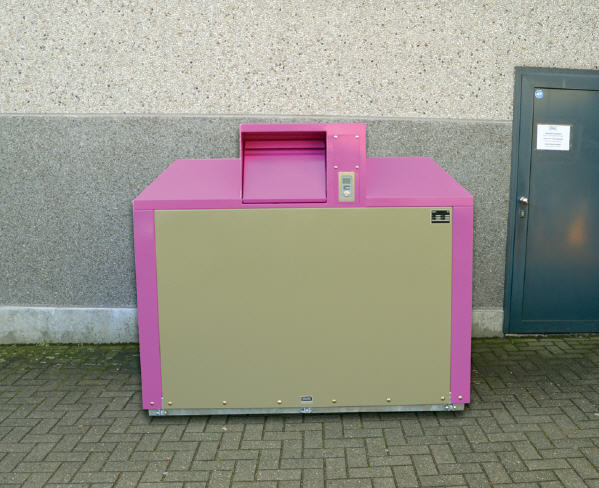

BAC-i

Dimensions BAC-i:           170 x 118 x 151 cm (L x l x h)

Gewicht :                        350 kg

Volume :                         2.000 liter

Système de prise:            3 crochets, 2 crochets, 1 crochet, Kinshofer

Structure du clapet:         30 litre

Possibilités d'insertion:     iégalement disponible avec des ouvertures pour le verre et le papier

Système de contrôle d'accès: cliques ici pour plus d'informations
